起订:1台
供应:10000台
发货:7天内
立即购买
一、产品概述：

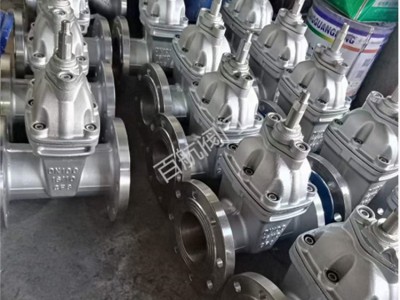

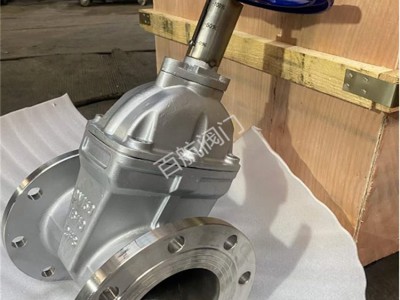

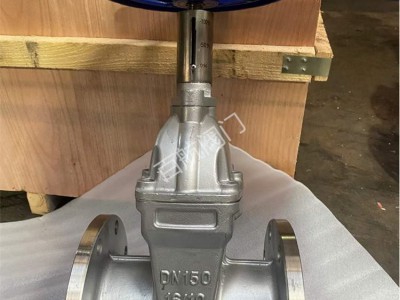

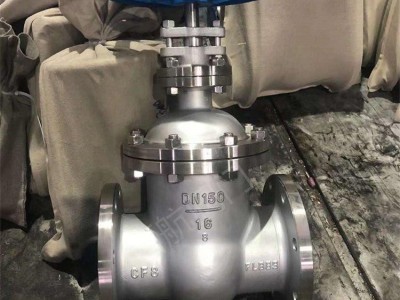

Z45H铸钢暗杆闸阀驱动方式分手动、电动、气动、齿轮传动；结构型：弹性楔式单闸板、刚性楔式单闸板和双闸板型式。暗杆闸阀广泛适用于石油化工，冶金，水处理，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
二、产品特点：
1．闸阀结构紧凑．设计合理，阀门刚性好，通道流畅，流阻系数小．2．密封面采用不锈钢和硬质合金，使用寿命长．3．采用柔性石墨填料．密封可靠．操作轻便灵活．4．驱动形式：分手动，电动，齿轮传动．5．闸阀结构形式：弹性楔式单闸板，刚性楔式单闸板和双闸板型式．
三、零部件材料：
| 型号 | 阀体、阀盖、闸板 | 密封圈 | 阀 杆 | 填 料 |
| Z45H-10C/16C | 铸钢、不锈钢 | 不锈钢 | 碳钢、不锈钢 | 浸油石棉盘根 |
| Z45W-10P/16P |
四、连接尺寸：
| 口径DN（mm） | Z45-16（C） | |||
| L | D | H | D0 | |
| 40 | 240 | 345 | 200 | 160 |
| 50 | 250 | 355 | 240 | 180 |
| 65 | 265 | 375 | 240 | 180 |
| 80 | 280 | 435 | 280 | 200 |
| 100 | 300 | 500 | 320 | 200 |
| 125 | 325 | 615 | 360 | 240 |
| 150 | 350 | 675 | 360 | 240 |
| 200 | 400 | 750 | 400 | 320 |
| 250 | 450 | 970 | 450 | 320 |
| 300 | 500 | 1145 | 560 | 400 |
| 350 | 550 | - | - | 400 |
