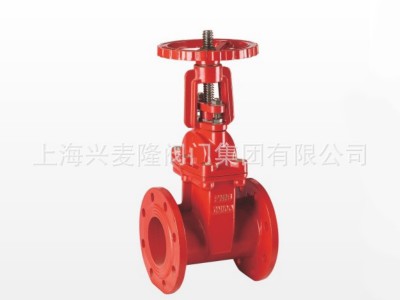

FG41X消防专用明杆弹性座封闸阀产品详细介绍：
产品概述
FG41X消防专用明杆弹性座封闸阀除具有弹性座封闸阀的优点之外，因其可以较直观指示阀门开度，故常应用于消防及工业系统。一般安装于距地面较高的位置。
技术参数
公称通径 | DN50-60mm |
公称压力 | 1.0/1.6/2.5mpa |
工作温度 | 0-80℃ |
密封压力 | 2.0倍公称压力 |
阀体耐压 | 4.0倍公称压力 |
适用介质 | 水，油，气 |
主要外形连接尺寸
公称通径 （mm） | L | 1.0MPa | 1.6MPa | H（全关） | H（全开） | ||||
D1 | D2 | N-φd | D1 | D2 | N-φd | ||||
50 | 178 | 165 | 125 | 4-19 | 165 | 125 | 4-19 | 322 | 374 |
65 | 190 | 185 | 145 | 4-19 | 185 | 145 | 4-19 | 332 | 398 |
80 | 203 | 200 | 160 | 8-19 | 200 | 160 | 8-19 | 350 | 429 |
100 | 229 | 220 | 180 | 8-19 | 220 | 180 | 8-19 | 420 | 524 |
125 | 254 | 250 | 210 | 8-19 | 250 | 210 | 8-19 | 581 | 721 |
150 | 267 | 285 | 240 | 8-23 | 285 | 240 | 8-23 | 581 | 736 |
