泡沫灭火系统

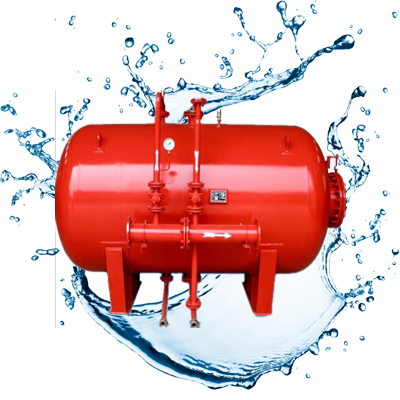

泡沫灭火系统 压力式比例混合装置 1、工作原理     压力式比例混合装置是由泡沫液储罐、胶囊、压力式比例混合器、安全阀、控制阀门及一些辅助零部件组成。当消防压力水流经该设备时，比例混合器将其按比例分流，其中一小部分水进入带胶囊的泡沫液储罐夹层，挤压胶囊，置换出的泡沫液与其余主管道的消防水混合为一定比例的泡沫混合液，并输给泡沫产生设备。    压力式比例混合装置适用于混合比为3%或6%的各类泡沫液，该装置广泛用于油库储罐区、化工厂、飞机库、油田、燃油发电厂、锅炉房、地下车库、危险品仓库、化工品仓库等场所的水喷淋－泡沫联用系统工程的重要设备。 2、主要技术参数 供水压力 0.6～1.2MPa 系统试验压力 强度试验 1.5MPa 密封试验 1.32MPa 储罐容积 　0.5-13m3 配用比例混合器 PHY4～PHY100 比例混合器混和比 3%或6% 进出口压力降 ≤0.15MPa 型号示例：PHYM 32/55表示压力式比例混合装置，混合液流量32L/S。，储罐为隔膜式，容积5.5m3。
